Plandrox: Software voor documentatie beveiliging systemen
Join BetaPakket Camera
Camerasystemen ontwerpen en documenteren op basis van de BRL
Van programma van eisen tot overdrachtsdossier, op basis van BRL K21039/04. Met een rekenhulp die per camera laat zien of de pixeldichtheid wordt gehaald, en een projectietekening met de zichtvelden op de plattegrond.
Het pakket Camera volgt de keten uit de BRL: PvE, cameraplan, projectietekening, afstemming, oplevering, onderhoud en overdracht. Werkt u zonder certificaat? Dan maakt Plandrox dezelfde documenten, zonder verwijzingen naar de BRL.

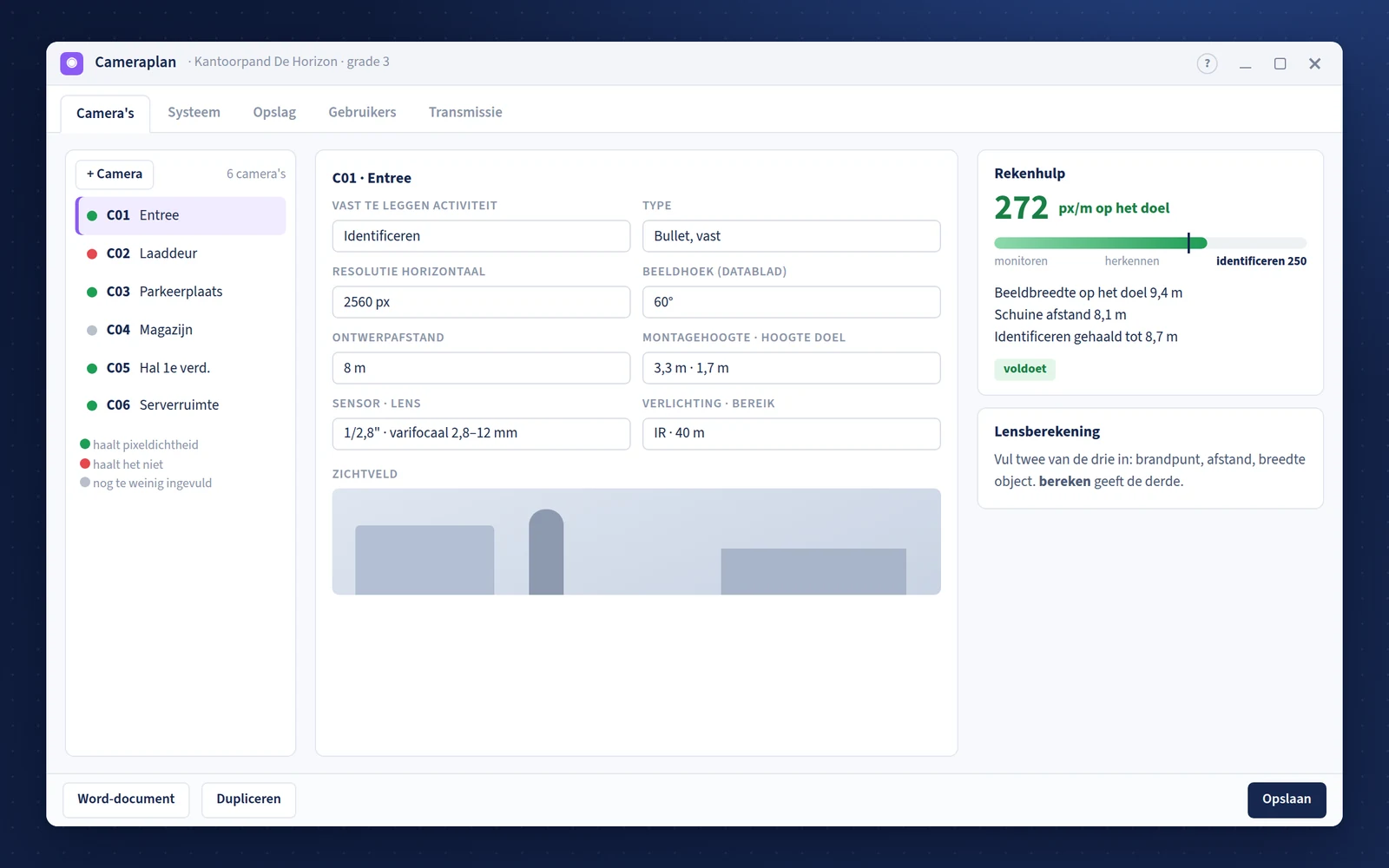

Cameraplan
Cameraplan met rekenhulp
Per camera legt u vast wat hij moet zien en hoe hij dat haalt. De rekenhulp toont de pixeldichtheid op het doel en tot welke afstand de gevraagde activiteit wordt gehaald. In de lijst ziet u in één oogopslag welke camera's voldoen.
- ✓Onbeperkt aantal camera's, automatisch genummerd (C01, C02, …)
- ✓Activiteit van monitoren tot inspecteren, met de bijbehorende pixeldichtheid
- ✓Lensberekening: vul twee van brandpunt, afstand en objectbreedte in, Plandrox rekent de derde uit
- ✓Rekent langs de schuine afstand als de camera hoger hangt dan het doel
- ✓Waarschuwt als de verlichting niet tot het verste punt reikt
- ✓Tabbladen voor systeem, opslag, gebruikers met toegangsniveaus en transmissie

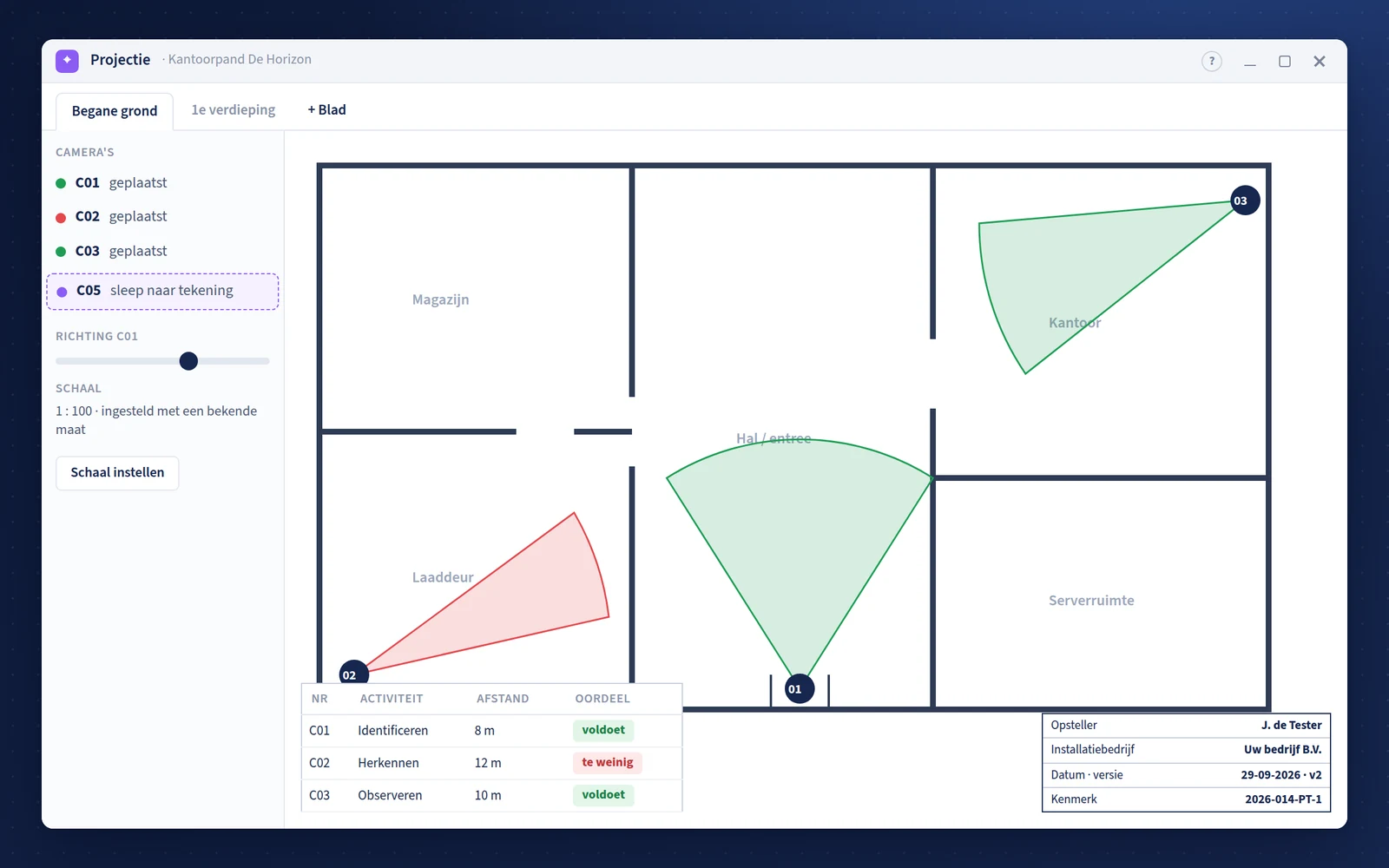

Projectie
Projectietekening met zichtvelden
Upload per bouwlaag een plattegrond als afbeelding (PNG of JPG), stel de schaal in met een bekende maat en sleep de camera's op hun plek. De zichtveldkegels krijgen de beeldhoek en afstand uit het cameraplan, op schaal.
- ✓Groen haalt de pixeldichtheid, rood niet
- ✓Richting instellen met een schuif of met de rechtermuisknop
- ✓Een kegel bijstellen voor de tekening, terwijl de legenda de ontwerpwaarden houdt
- ✓Als PDF op A3, met legenda en de tekeningkop die de BRL vraagt

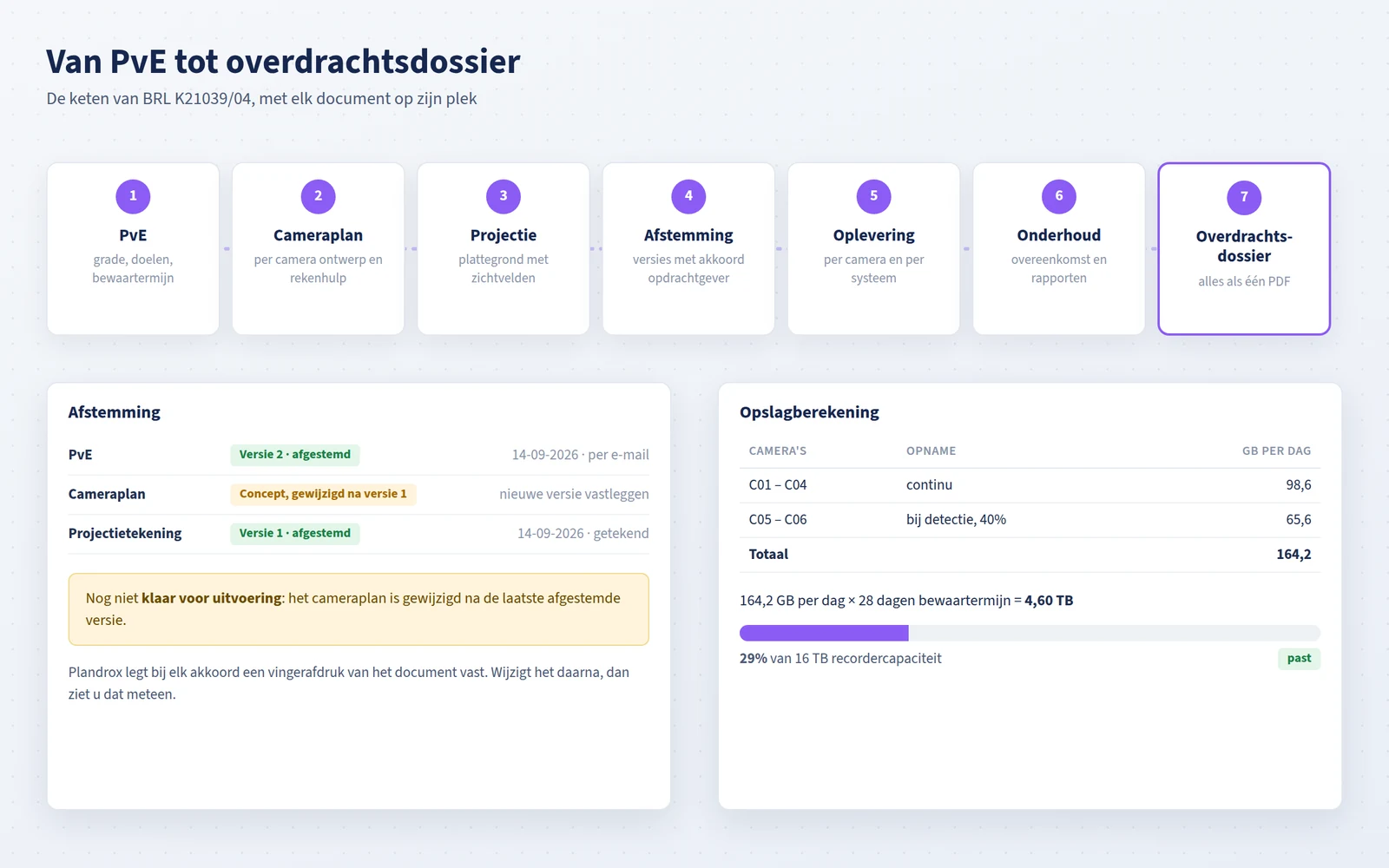

Van ontwerp tot overdracht
Aantoonbaar afgestemd, en klaar voor overdracht
Leg per document vast dat het met de opdrachtgever is afgestemd, met datum, wijze van akkoord en bewijsstuk. Plandrox legt daarbij een vingerafdruk van het document vast en ziet meteen als er daarna iets verandert.
- ✓Status "Klaar voor uitvoering" zodra PvE, cameraplan en projectie zijn afgestemd
- ✓Opslagberekening over de bewaartermijn, afgezet tegen de capaciteit van de recorder
- ✓Blokschema van de transmissiepaden, getekend uit het cameraplan
- ✓Overdrachtsdossier als één PDF met scheidingsbladen
Alle modules van het pakket Camera
Alle modules zijn inbegrepen bij het pakket.
Projectgegevens: Camera
Grade 1 tot en met 4, met direct de eisen die daarbij horen. Plus bewaartermijn, VTC-koppeling en certificaat.
PvE
Programma van eisen volgens bijlage 1 van de BRL, met een controle op wat er nog ontbreekt.
Cameraplan
Het ontwerp per camera en voor het systeem, met rekenhulp, lensberekening en opslagberekening.
Projectie
Plattegronden per bouwlaag met de camera's en hun zichtvelden, als PDF op A3.
Afstemming
Versies van PvE, cameraplan en projectietekening, aantoonbaar afgestemd met de opdrachtgever.
Oplevering
Rapport van oplevering: per camera vier controles, plus de systeemcontroles en de instellingen van de grade.
Onderhoud
Onderhoudsovereenkomst en per onderhoudsbeurt een rapport van onderhoud.
Overdracht
Alles wat de opdrachtgever na oplevering krijgt, als één PDF.
Tekeningen
Tekeningen van het camerasysteem. Met het vinkje Plan komen ze in het cameraplan en het overdrachtsdossier.
Productinformatie
Databladen van de gebruikte producten, met een keuze of ze in het dossier komen.
Gebruiksaanwijzingen
Gebruiksaanwijzingen voor de gebruiker, klaar voor het overdrachtsdossier.
Waarom dit tijd scheelt
Rekenen tijdens het ontwerpen
U ziet direct of een camera zijn activiteit haalt, en welk brandpunt of welke beeldhoek er nodig is als dat niet zo is.
Honderd camera's blijven overzichtelijk
De oplevering is één tabel waarin u per cel doorklikt. Eén knop zet alles wat open staat op voldoet.
Grade-eisen altijd in beeld
Kiest u de grade, dan toont Plandrox de eisen uit de BRL die daarbij horen, gegroepeerd per tabel.
Gegevens uit andere pakketten
De VRKI-klasse komt uit de inbraakintake, de opdrachtgever en verzekeraar uit Projectgegevens.
Werkt samen met Inbraak
Neemt u ook het pakket Inbraak af, dan neemt het camera-PvE de VRKI-klasse over uit uw inbraakintake. Bekijk het pakket Inbraak →
Uw volgende cameraproject in Plandrox?
Probeer het pakket Camera 30 dagen op een echt project.
